Instrukcja montażu Envi Space
System segregacji odpadów Envi Space jest łatwy w montażu. W zestawie znajduje się instrukcja montażu oraz papierowy szablon wskazujący położenie śrub.
Potrzebne narzędzia
- Ręczny śrubokręt
- Miarka lub linijka
- Najlepiej szydło lub inne narzędzie z ostrym końcem, aby zaznaczyć miejsca na śruby.

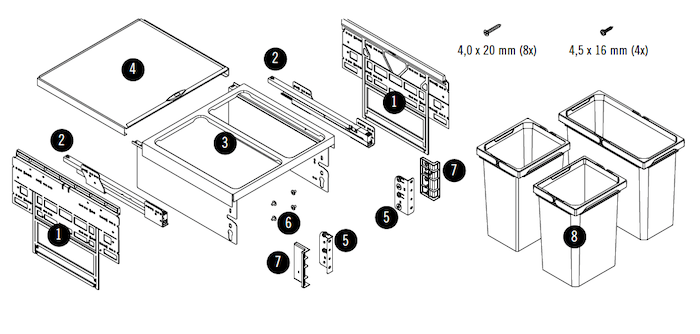

Co znajduje się w zestawie
- Boczne uchwyty
- Szyny umożliwiające wysunięcie całego kosza
- Rama utrzymująca pojemniki na miejscu
- Górna pokrywa
- Wsporniki łączące drzwiczki szafki z ramą pojemnika na odpady
- Śruby montażowe
- Osłony na wsporniki
- Wiadra (ilość i rozmiar zależą od zamówionego modelu)

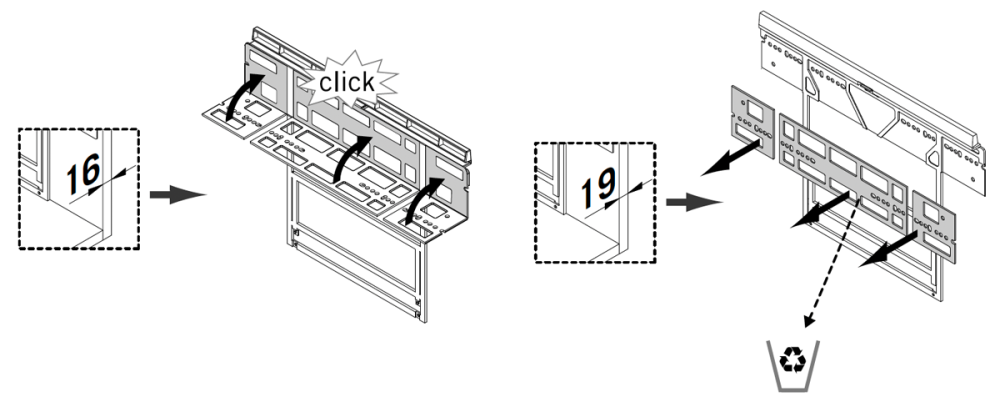

Krok 1 – Sprawdź grubość szafki
Standardowa grubość boku szafki wynosi 16 mm lub 19 mm.
- Zmierz grubość boku szafki
- W przypadku 16 mm: Złóż zakładkę regulacyjną do góry, aż zaskoczy
- W przypadku 19 mm: Całkowicie usuń część składaną

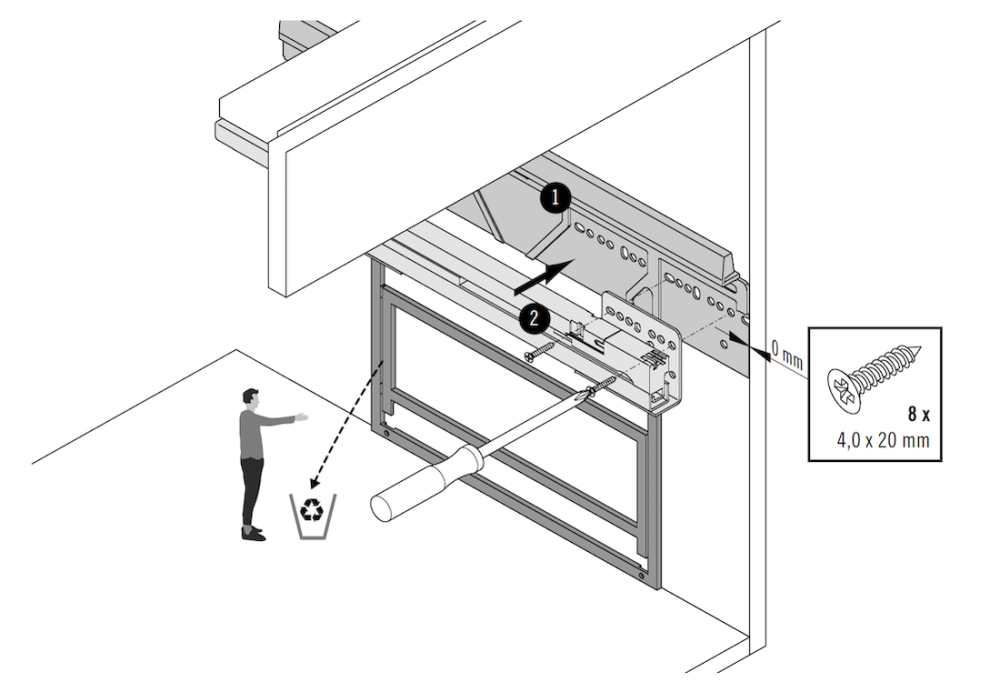

Krok 2 – Zamontuj uchwyty boczne, szyny i pokrywę górną
- Umieść uchwyty boczne na wewnętrznych krawędziach szafki
- Przymocuj uchwyty boczne i szyny za pomocą dołączonych śrub
- Wsuń ramę w szyny
- Umieść górną pokrywę na uchwytach bocznych

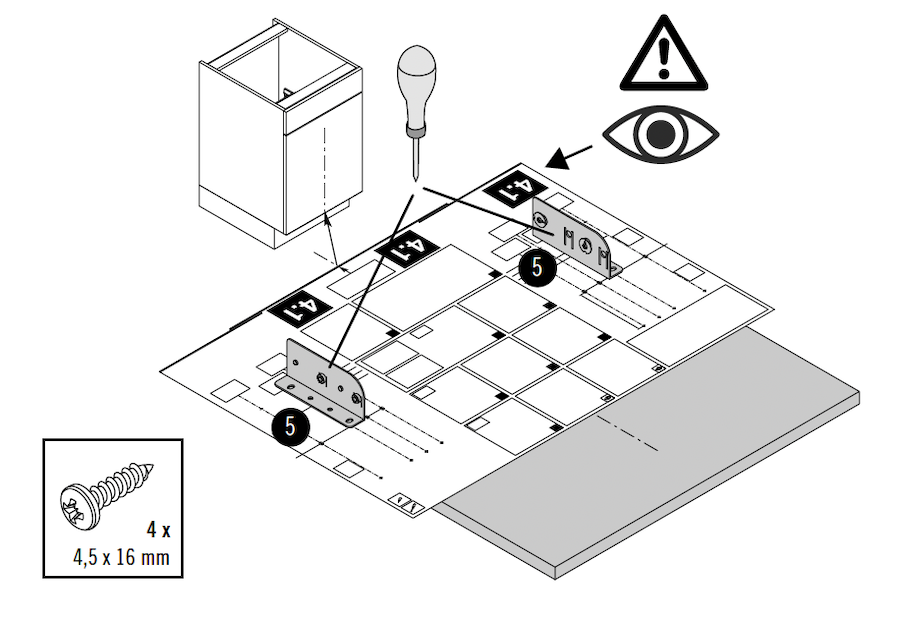

Krok 3 – Zamontuj wsporniki drzwi na drzwiach szafki
- Rozłóż papierowy szablon dołączony do opakowania
- Dopasuj szablon do grubości szafki wynoszącej 16 mm lub 19 mm (w razie potrzeby przytnij)
- Umieść szablon na dole po wewnętrznej stronie drzwi szafki
- Zaznacz pozycje śrub
- Zdejmij szablon
- Umieść wsporniki w zaznaczonych punktach
- Przymocuj wsporniki za pomocą śrub

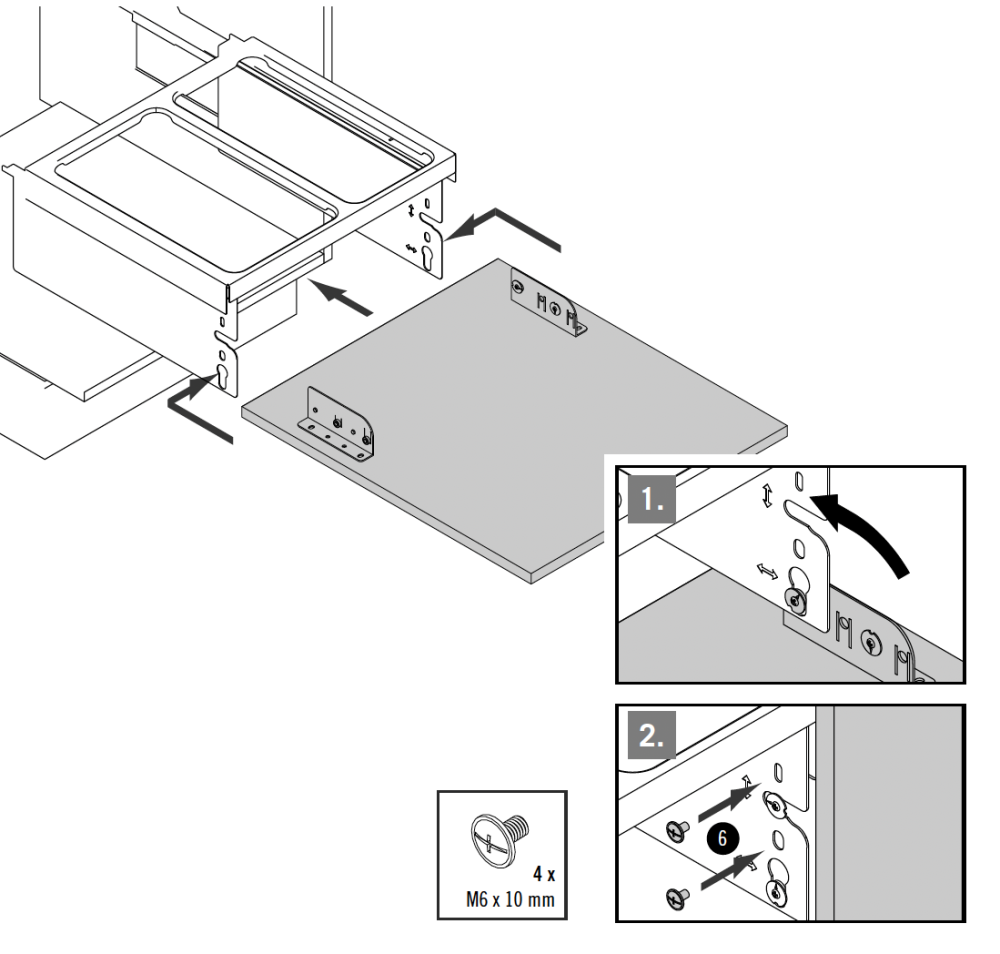

Krok 4 – Przymocuj drzwiczki szafki do ramy
- Połącz wsporniki z ramą
- Zamknij drzwiczki szafki
- Dokręć śrubami M6, aby zamocować drzwi

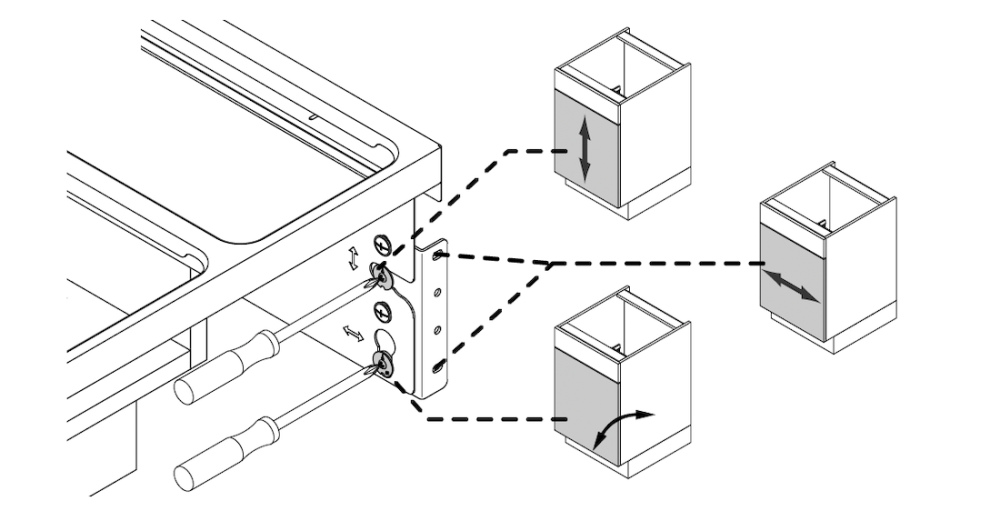

Krok 5 – Wyreguluj drzwiczki szafki
Użyj śrub regulacyjnych, aby wyrównać drzwiczki z szafką

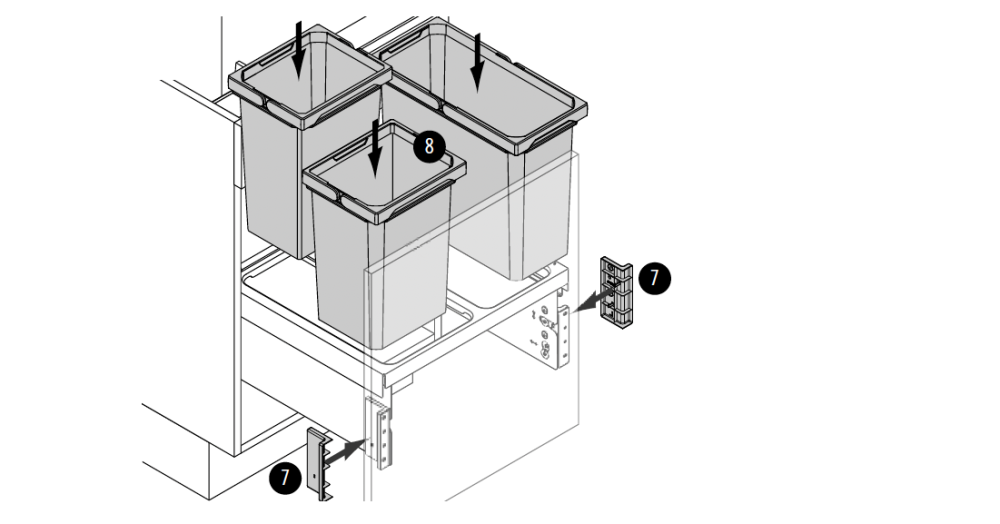

Krok 5 – Włóż pojemniki i pokrywy
- Umieść pojemniki w ramie
- Zamocuj osłony wsporników
